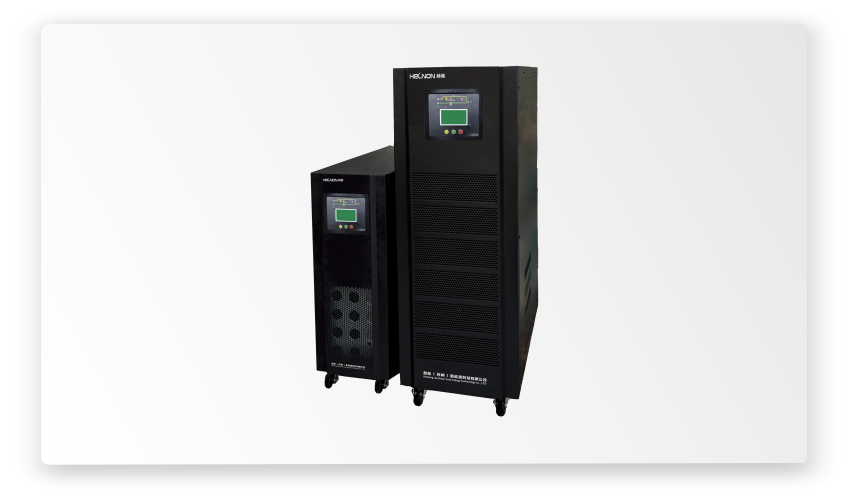

HN110系列工频UPS电源
HN110系列是专为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、企业等系统的网络计算机房和小型智能设备、测量装置、工业自动化设备、精密仪器等设计的第三代工频纯在线式智能型UPS，采用在线式双变换拓谱架构设计，尤为适用于恶劣的电网环境，可为用户的企业级服务器、中小型局域网、小型机房以及其它精密电子仪器提供高可靠电源保护。

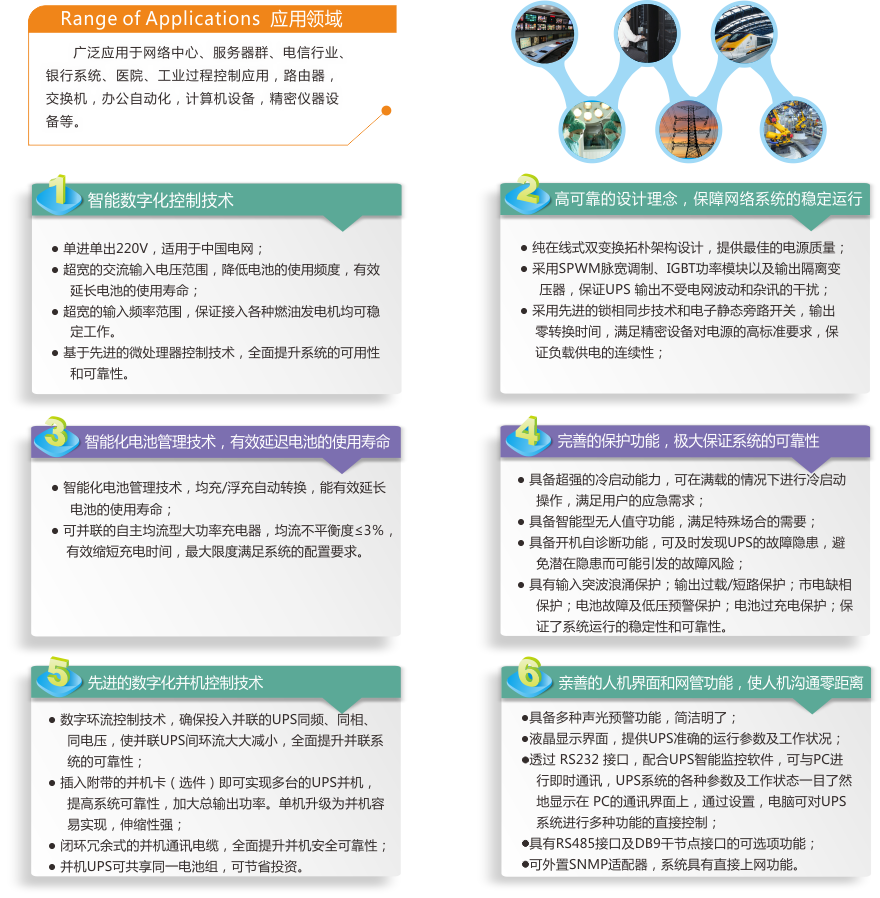

金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、制造、企业、计算机设备，精密仪器设备等。
1
优越的负载特性
◆完全满足从0到100%负载的跃变，而无需切换到旁路，并保证输出稳定可靠。
2
完善的保护功能
◆具有输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
3
高性能的动态特性
◆采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小输出电压失真度。
4
可选配输入谐波滤波器
◆有效地抑制输入的谐波污染，提高UPS的输入功率因数，减小输入的谐波电流。
5
可选配电池巡检模块
◆可对单个的参数进行测量，并在显示板上显示出来。如有电池故障立即报警，通知管理员。
6
个性化的设置
◆可根据用户用电要求对UPS进行工作状态设置，用户可选UPS工作模式、ECO节能工作模式、EPS工作模式。
7
先进的电池管理工功能
◆用户可根据自己的后备时间配备相应的电池容量，用户只需在UPS面板上设定电池容量就可改变充电电流，充电电流从1-50A可调，并设有均充和浮充功能。
8
强大的兼容性
◆宽广的市电输入范围及频率范围，降低了UPS对输入市电的要求，可与任何形式的电力兼容，包括适用工业发 电、风力发电等应用场所。输出与电网实现精确零相位同步，满足许多设备对供电与电网同步的高要求，以利于农村电网或小型燃油发电机供电时工作。
9
智能通讯工具远程监控
◆RS232和RS485通讯端口真正实现多用途通讯和远程监视。可选的干接点接口，采用无源接点有效实现了对UPS的状态监控，通过DB9干结点接口可以将UPS的主要的异常信息通过干结点引出。可选的SNMP卡100%实现远程监控和网络管理，可以方便地实现UPS的智能监控，包括近程的点对点通信监控、中距离的通信监控和远距离的网络监控。实现了对UPS的运 行状态、运行参数的实时监控；具备自动寻呼、发送E-mail和语音功能以及UPS的远程 开关机等多项功能。
|
型 号 |
HN1101 |
HN1102 |
HN1103 |
HN1104 |
HN1106 |
HN1108 |
HN1110 |
HN1115 |
HN1120 |
HN1130 |
|
额定容量 |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
15KVA |
20KVA |
30KVA |
|
输 入 |
||||||||||
|
电压范围 |
220VAC±25%/380VAC±20% |
|||||||||
|
频率范围 |
50（60）HZ±5％ |
|||||||||
|
相 数 |
单相＋GND /三相+N+GND |
|||||||||
|
输 出 |
||||||||||
|
波 形 |
纯净正弦波 |
|||||||||
|
电 压 |
220VAC |
|||||||||
|
频 率 |
50（60）HZ |
|||||||||
|
电压稳定度 |
±1％ |
|||||||||
|
频率稳定度 |
± 0.5％（电池供电） |
|||||||||
|
波形失真度 |
线性负载：＜ 3％；非线性负载＜ 5％ |
|||||||||
|
电 池 |
||||||||||
|
电池类型 |
铅酸免维护蓄电池 |
|||||||||
|
直流电压 |
48V DC |
192V DC |
||||||||
|
电池节数 |
4节 |
16节 |
||||||||
|
浮充电压 |
55VDC |
220VDC |
||||||||
|
系 统 |
||||||||||
|
控制方式 |
SPWM脉宽调制 |
|||||||||
|
过载能力 |
过载125％1min; 过载150％1S |
|||||||||
|
功率因素 |
0．8滞后 |
|||||||||
|
转换时间 |
0ms |
|||||||||
|
整机效率 |
>85% |
|||||||||
|
人机界面 |
||||||||||
|
LCD显示 |
输入输出电压，频率，电池电压，负载功率，机内温度，工作状态等 |
|||||||||
|
LED指示 |
市电，逆变，旁路，电池，过载，异常等指示 |
|||||||||
|
RS232通讯 |
||||||||||
|
软件功能 |
1．电源状态分析 2．定时开关UPS系统 3．监看UPS工作。 |
|||||||||
|
4．信息报警及发送手机信息 5．自动存档历史记录 |
||||||||||
|
系 统 |
||||||||||
|
控制方式 |
SPWM脉宽调制 |
|||||||||
|
过载能力 |
过载125％1min; 过载150％1S |
|||||||||
|
功率因素 |
0．8滞后 |
|||||||||
|
转换时间 |
0ms |
|||||||||
|
整机效率 |
>85% |
|||||||||
|
人机界面 |
||||||||||
|
LCD显示 |
输入输出电压，频率，电池电压，负载功率，机内温度，工作状态等 |
|||||||||
|
LED指示 |
市电，逆变，旁路，电池，过载，异常等指示 |
|||||||||
|
RS232通讯 |
||||||||||
|
软件功能 |
1．电源状态分析 2．定时开关UPS系统 3．监看UPS工作。 4．信息报警及发送手机信息 5．自动存档历史记录 |
|||||||||
|
保 护 |
短路保护、过温、过载、电池欠压、输出过欠压、浪涌等保护 |
|||||||||
|
噪 音 |
＜60dB（距机器1M处） |
|||||||||
|
环 境 |
||||||||||
|
运行温度 |
0－40 ℃ |
|||||||||
|
湿 度 |
20％－90％，无凝结 |
|||||||||
|
海拔高度 |
<1500M |
|||||||||
|
机械尺寸 |
||||||||||
|
尺寸mm |
单位为毫米 |
|||||||||
|
W |
210 |
210 |
210 |
305 |
380 |
430 |
||||
|
D |
500 |
580 |
570 |
585 |
700 |
810 |
||||
|
H |
500 |
540 |
540 |
870 |
980 |
1100 |
||||
|
净 重KG（无电池） |
35 |
57 |
68 |
62 |
66 |
100 |
110 |
200 |
245 |
300 |
